Блок питания МТМ-140

Блок питания МТМ-140
Average: 5 (1 vote)
Срок доставки:
от 1 до 14 дней
Производитель:
Цена:
По запросу

Блок питания МТМ-140 предназначен для питания средств промышленной автоматики и контрольно-измерительных приборов.

Основные функции

  • защита от перегрузок с самовосстановлением при устранении перегрузки
  • светодиодный индикатор питания (мигание при перегрузке)
  • монтаж на Din-рейку

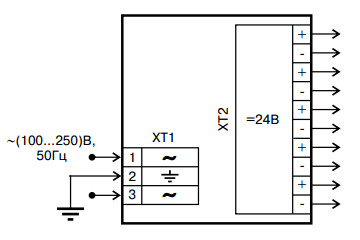

Схема подключений блока питания МТМ140

рис. 1 - Схема подключения

Технические характеристики

Напряжение питания

AC 100...250 В

Потребляемая мощность при номинальном токе нагрузки, не более

23 ВА

Пусковой ток, не более

3 А при 250 В

Диапазон рабочих температур

+5...+50 °С

Выходное напряжение постоянного тока

24 ± 1,5 В

Максимальный ток нагрузки

0,8 А

Уровень пульсаций выходного напряжения, не более

3 %

Количество выходных клемм (гальванически связанных)

5 пар

Степень защиты корпуса

IP20

Масса, не более

0,2 кг

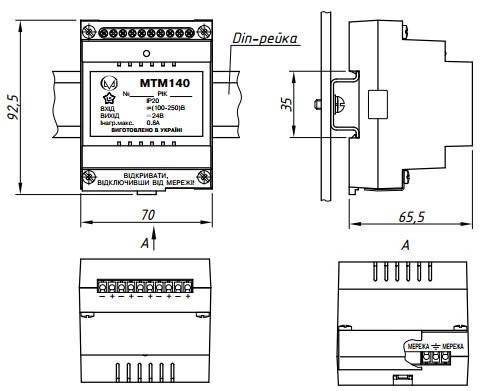

Монтажный чертёж блока питания  МТМ140

рис. 2 - Монтажный чертёж

Особенности крепления:

  • Подсоединение проводов - “под винт”.
  • Сечение подсоединяемых проводов от 0,14 до 2,5 мм2.
  • Крепление на Din-рейку NS35.
