Щит ЩВП

Щит ЩВП
Average: 7 (3 votes)
Срок доставки:
5 - 15 дней
Цена:
По запросу

Щит ЩВП предназначен для подключения энергетических кабелей двух трехфазных фидеров, фидеров аккумуляторной батареи и дизель-генераторного агрегата (ДГА), для выключения напряжения при пожарной опасности, а также при технологической необходимости.

Функциональные возможности

Щит ЩВП обеспечивает ручное выключение и включение:

  • двух трехфазных фидеров с нулем от внешних источников электропитания,
  • фидеров, которые идут от аккумуляторной батареи с средним выводом к устройствам электропитания аппаратуры СЦБ,
  • фидеров, которые идут к щиту автоматики ДГА.
Технические характеристики
Параметры Значение
Напряжение переменного тока 220 и 380 В
Напряжение переменного тока 24 и 48 В
Частота 50 Гц
Масса 105,0 кг

Особенности

  • Устройство обеспечивает первичную защиту от перенапряжений.
  • Щит оснащен элементами для установки в служебных помещениях постов ЭЦ, для крепления вводных и выводных кабелей.

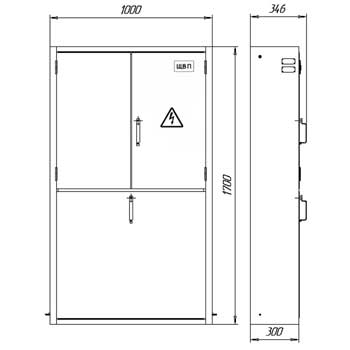

Рис.1. Схематическое изображение щита выключения питания ЩВП
Рис.1. Схематическое изображение щита выключения питания ЩВП
