Траверсы низковольтные ТН

Траверсы низковольтные ТН
Цена:
По запросу

Траверсы низковольтные ТН предназначены для крепления проводов на металлических ,деревянных и железобетонных опорах различного сечения.

Область применения

Траверсы применяются в воздушных линиях электропередач номинальным напряжением 0,4 кВ для безопасного закрепления проводов на опорах ЛЭП.

Конструктивное исполнение

Траверсы ТН изготавливаются из углеродистой стали без легирующих добавок.Антикоррозионная защита выполняется гальваническим покрытием цинком или нанесением слоя порошковой краски .Траверсы крепятся на опорах с помощью хомутов, подбираемых индивидуально к опоре и траверсе.

Технические характеристики
Модификации Чертеж Комплектность Масса, кг
ТН1

Чертеж траверсы ТН1

Уголок 50х50х4 - 1 шт
Круг 18 - 2 шт
Круг 18 - 1 шт
4, 0
ТН2

Чертеж траверсы ТН2

Уголок 50х50х4 - 1 шт
Круг 18 - 2 шт
2, 7
ТН3

Чертеж траверсы ТН3

Уголок 50х50х5 - шт
Круг 16 - 1 шт
2, 4
ТН4

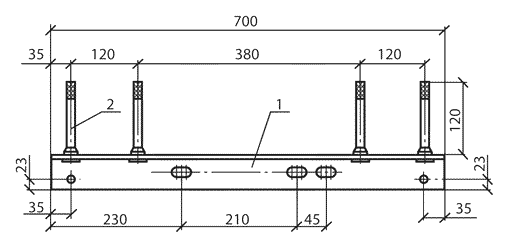

Чертеж траверсы ТН4

Уголок 63х63х5 - 1 шт
Штырь Ш-16-К-25 - 4 шт
4,7
ТН5

Чертеж траверсы ТН5

Уголок 63х63х5 - 1 шт
Штырь Ш-16-К-25 ГОСТ 18381-80 - 6 шт
8,23
ТН6

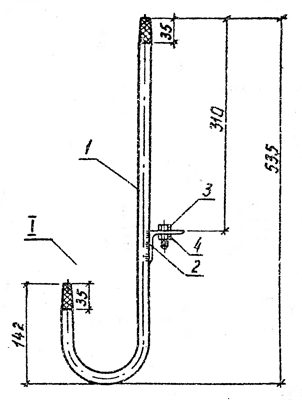

Чертеж траверсы ТН6

Круг 16 - 1 шт
Уголок 50х50х4 - 1 шт
Болт М10х25 ГОСТ 7798-70 - 1 шт
Гайка М10 ГОСТ 5915-70 - 1 шт
1,6
ТН7

Чертеж траверсы ТН7

Уголок 50х50х5 - 1 шт
Круг 16 - 1 шт
Болт М10х25 ГОСТ 7798-70 - 1 шт
Гайка М10 ГОСТ 5915-70 - 1 шт
1,7
ТН8

Чертеж траверсы ТН8

Траверса ТН9 - 1 шт
Уголок 63х63х5 - 1 шт
Уголок 18 - 1 шт
6,1
ТН9

Чертеж траверсы ТН9

Уголок 63х63х5 - 1 шт
Штырь Ш-16-К-25 - 1 шт
3,9
ТН10

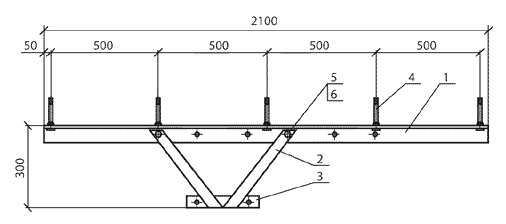

Чертеж траверсы ТН10

Уголок 70х70х5 - 1 шт
Полоса 5х50 - 3 шт
Штырь Ш-16-К-25 - 5 шт
Болт М16х30 ГОСТ 7798-70 - 2 шт
Гайка М16 ГОСТ 5915-70 - 2 шт
16,0
ТН11

Чертеж траверсы ТН11

Уголок 90х90х9 - 1 шт
Полоса 5х50 - 3 шт
Штырь Ш-16-К-25 - 5 шт
Болт М16х30 ГОСТ 7798-70 - 2 шт
Гайка М16 ГОСТ 5915-70 - 2 шт
24,8
ТН12

Чертеж траверсы ТН12

Уголок 70х70х5 - 1 шт
Штырь Ш-16-К-25 - 1 шт
4,3
ТН13

Чертеж траверсы ТН13

Уголок 70х70х5 - 1 шт
Штырь Ш-16-К-25 - 1 шт
4,3
